工作原理

超声波发射与接收：探头通过压电晶体发射高频声波（通常为2-20 MHz），这些声波以脉冲形式穿透人体组织。声波遇到不同密度的组织（如器官、血管壁、红细胞等）时发生反射，部分能量返回探头。探头接收回声信号，并将其转换为电信号。

多普勒效应应用：当声源与观察者之间存在相对运动时，反射信号的频率会发生偏移（多普勒效应）。在医学成像中，如果血液流动，红细胞作为移动的反射体，会导致回声的频率变化。彩超通过检测这种频率变化，可以计算出血流的速度和方向。

颜色编码：不同的血流方向和速度会被映射成不同的颜色，如红色表示朝向探头的血流，蓝色表示背离的血流。这需要将多普勒信号处理后，叠加在传统的灰度图像上，形成彩色的血流图。

图像生成：根据声波往返时间计算目标深度（距离），并根据回声强度差异生成灰度图像，反映组织密度。同时，对每个像素点的血流速度和方向进行实时计算，生成二维血流分布数据。彩色血流信息以半透明图层叠加在传统灰度超声图像上，使解剖结构与血流动态直观结合。

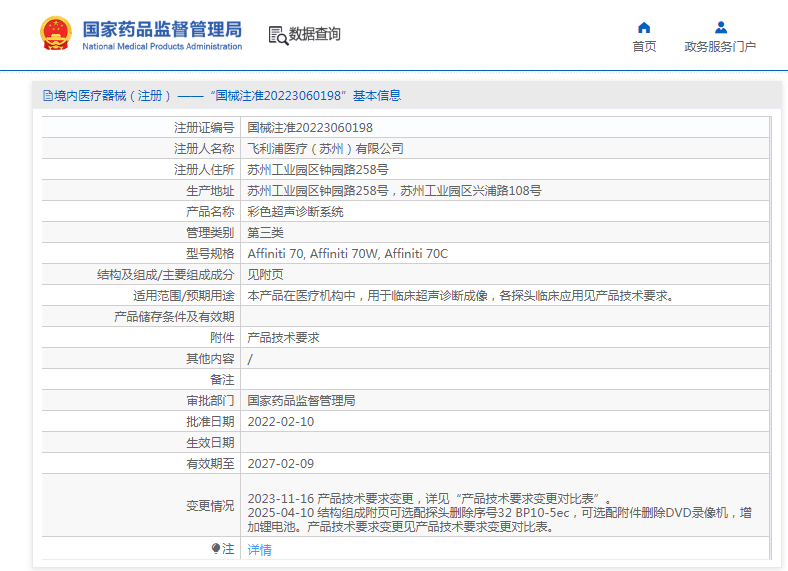

超声产品如下：

型号规格

Affiniti 70, Affiniti 70W, Affiniti 70C

结构及组成/主要组成成分

见附页

适用范围/预期用途

本产品在医疗机构中，用于临床超声诊断成像，各探头临床应用见产品技术要求。
