技术原理：超声波与多普勒效应的融合

超声波成像基础

系统通过探头（换能器）发射高频声波（通常为2-20MHz），声波穿透人体组织后遇到不同密度的界面（如器官、血管壁）发生反射，探头接收反射信号并转换为电信号。系统根据声波往返时间计算目标深度，通过回声强度差异生成灰度图像，反映组织密度（如肝脏、骨骼等）。

多普勒效应应用

当声源与观察者（如红细胞）相对运动时，反射信号频率发生偏移（多普勒效应）。系统通过检测频率变化计算血流速度与方向：

血流方向：红色表示朝向探头，蓝色表示背离探头。

血流速度：通过相位差分析与频移量量化，亮度或饱和度越高表示流速越快。

血流类型：脉冲多普勒（PW）用于测量特定点血流速度，连续多普勒（CW）适用于高速血流（如瓣膜狭窄处）。

超声产品如下：

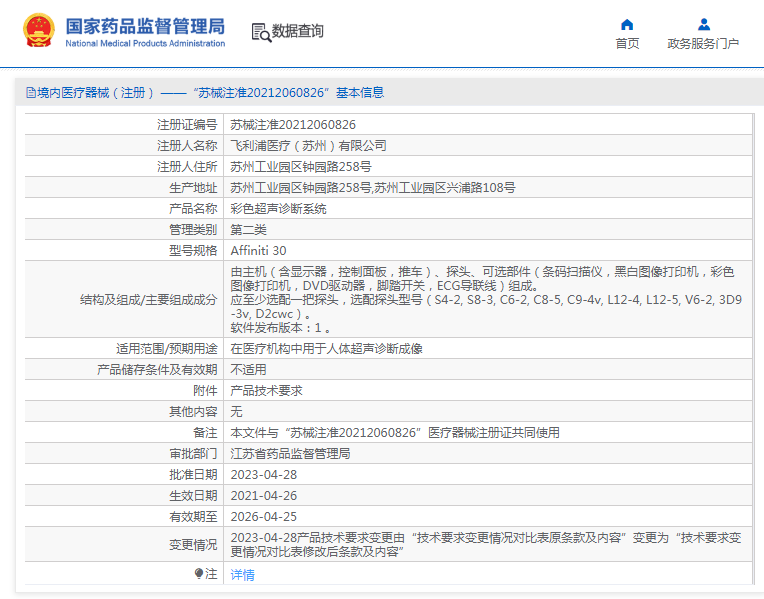

型号规格

Affiniti 30

结构及组成/主要组成成分

由主机（含显示器，控制面板，推车）、探头、可选部件（条码扫描仪，黑白图像打印机，彩色图像打印机，DVD驱动器，脚踏开关，ECG导联线）组成。

应至少选配一把探头，选配探头型号（S4-2, S8-3, C6-2, C8-5, C9-4v, L12-4, L12-5, V6-2, 3D9-3v, D2cwc）。

软件发布版本：1 。

适用范围/预期用途

在医疗机构中用于人体超声诊断成像
