1. 基本概念

彩色多普勒超声系统，又称彩色超声、三维超声、四维超声等，是一种利用超声波和多普勒效应来生成人体内部结构和血流情况的图像的技术。它能够提供实时的、彩色的血流图像，帮助医生更直观、准确地观察和诊断人体内部结构和血流情况。

2. 系统组成

彩色多普勒超声系统通常由以下几个部分组成：

主机：系统的核心部分，负责声学波形处理、数据存储、图像输出等。通过触屏操作或按键实现图像获取、处理、回放、测量分析等功能。

探头：系统的核心外设，负责发射高频声波并接收返回的回波信号。常见的探头类型包括线阵探头、凸面探头等。

图像处理软件：负责对采集到的超声波数据进行处理、分析和再现。现代系统通常采用AI技术，提高诊断的准确性和效率。

显示器：用于显示采集到的超声图像和多普勒血流图像。一般分为主显示屏和辅显示屏。

其他配件：如时间码发生器、彩色打印机等。

3. 工作原理

彩色多普勒超声系统基于多普勒效应，即当波源或接收者相对于介质移动时，信号频率会发生改变。通过测量血流速度的变化，系统可以生成彩色的血流图像。具体技术包括：

频谱多普勒：分为脉冲波多普勒（PW）和连续波多普勒（CW），前者具有距离选通性，后者能提供连续血流监测。

彩色多普勒：利用频率差异（fd）和发射频率（f0）计算血流速度，通过伪彩映射显示速度和方向。

脉冲多普勒原理：包括合成、解调、频率分析、显示等多个步骤，涉及参数如脉冲重复频率（PRF）、采样容积（SV）、角度（θ）和发射频率（f0）。

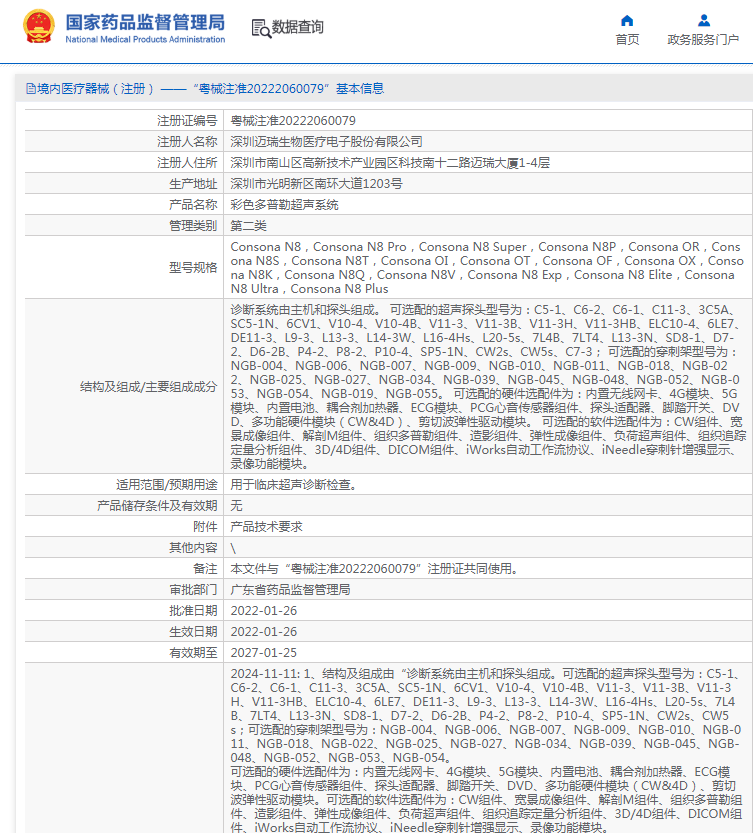

超声产品如下：

主要组成成分

诊断系统由主机和探头组成。 可选配的超声探头型号为：C5-1、C6-2、C6-1、C11-3、3C5A、SC5-1N、6CV1、V10-4、V10-4B、V11-3、V11-3B、V11-3H、V11-3HB、ELC10-4、6LE7、DE11-3、L9-3、L13-3、L14-3W、L16-4Hs、L20-5s、7L4B、7LT4、L13-3N、SD8-1、D7-2、D6-2B、P4-2、P8-2、P10-4、SP5-1N、CW2s、CW5s、C7-3； 可选配的穿刺架型号为：NGB-004、NGB-006、NGB-007、NGB-009、NGB-010、NGB-011、NGB-018、NGB-022、NGB-025、NGB-027、NGB-034、NGB-039、NGB-045、NGB-048、NGB-052、NGB-053、NGB-054、NGB-019、NGB-055。 可选配的硬件选配件为：内置无线网卡、4G模块、5G模块、内置电池、耦合剂加热器、ECG模块、PCG心音传感器组件、探头适配器、脚踏开关、DVD、多功能硬件模块（CW&4D）、剪切波弹性驱动模块。 可选配的软件选配件为：CW组件、宽景成像组件、解剖M组件、组织多普勒组件、造影组件、弹性成像组件、负荷超声组件、组织追踪定量分析组件、3D/4D组件、DICOM组件、iWorks自动工作流协议、iNeedle穿刺针增强显示、录像功能模块。

适用范围/预期用途

用于临床超声诊断检查。如有侵权，请联系删除
