技术原理

超声波发射与接收：探头向体内发射高频超声波（频率2-14MHz），声波遇到组织时发生反射，反射波被探头接收并转化为电信号。

多普勒效应：运动红细胞反射的声波频率会因多普勒效应产生变化。朝向探头流动时频率增高（正向血流），背离探头时频率降低（反向血流）。

频移计算与血流分析：仪器通过快速傅里叶变换计算频移量（公式：Δf=2f₀vcosθ/c，其中f₀为发射频率，v为血流速度，θ为声束与血流夹角），将频移值转换为血流速度，并自动校正声束角度影响。通过持续采样可获得收缩期峰值流速、舒张末期流速等参数。

彩色编码与图像生成：血流速度信息被彩色编码，红色代表朝向探头的血流，蓝色代表远离探头的血流，色彩亮度与血流速度成正比。该技术能直观显示血管走行、血流方向及湍流区域。

超声产品如下：

主要组成成分

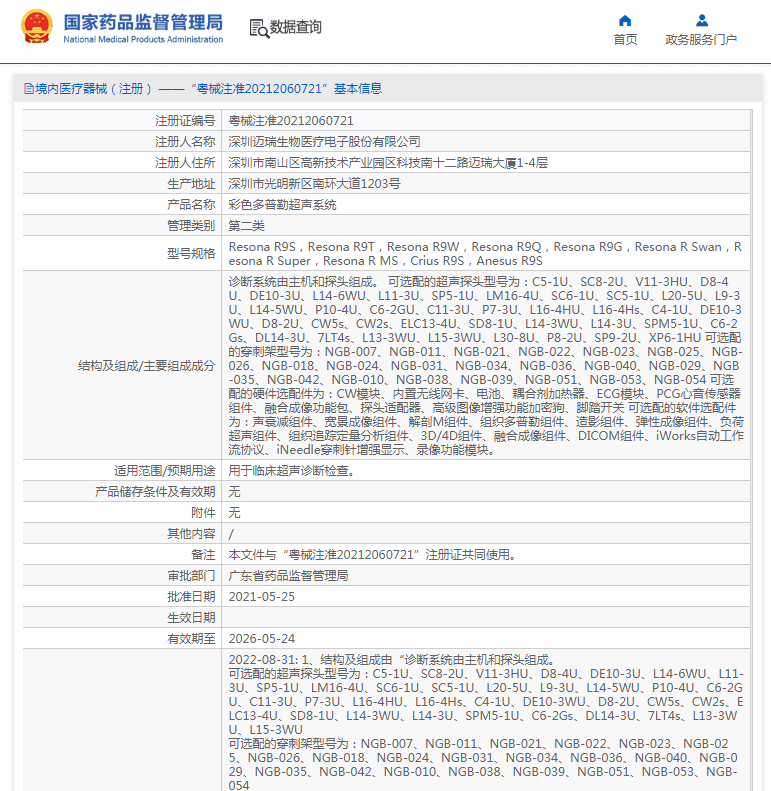

诊断系统由主机和探头组成。 可选配的超声探头型号为：C5-1U、SC8-2U、V11-3HU、D8-4U、DE10-3U、L14-6WU、L11-3U、SP5-1U、LM16-4U、SC6-1U、SC5-1U、L20-5U、L9-3U、L14-5WU、P10-4U、C6-2GU、C11-3U、P7-3U、L16-4HU、L16-4Hs、C4-1U、DE10-3WU、D8-2U、CW5s、CW2s、ELC13-4U、SD8-1U、L14-3WU、L14-3U、SPM5-1U、C6-2Gs、DL14-3U、7LT4s、L13-3WU、L15-3WU、L30-8U、P8-2U、SP9-2U、XP6-1HU 可选配的穿刺架型号为：NGB-007、NGB-011、NGB-021、NGB-022、NGB-023、NGB-025、NGB-026、NGB-018、NGB-024、NGB-031、NGB-034、NGB-036、NGB-040、NGB-029、NGB-035、NGB-042、NGB-010、NGB-038、NGB-039、NGB-051、NGB-053、NGB-054 可选配的硬件选配件为：CW模块、内置无线网卡、电池、耦合剂加热器、ECG模块、PCG心音传感器组件、融合成像功能包、探头适配器、高级图像增强功能加密狗、脚踏开关 可选配的软件选配件为：声衰减组件、宽景成像组件、解剖M组件、组织多普勒组件、造影组件、弹性成像组件、负荷超声组件、组织追踪定量分析组件、3D/4D组件、融合成像组件、DICOM组件、iWorks自动工作流协议、iNeedle穿刺针增强显示、录像功能模块。

适用范围/预期用途

用于临床超声诊断检查。
