1. 基本原理

彩色多普勒超声系统基于多普勒效应，通过发射和接收超声波来生成图像。多普勒效应描述了当波源或接收者相对于介质移动时，信号频率发生的改变。在超声诊断中，这一效应被用来测量血流的速度和方向。

2. 系统组成

彩色多普勒超声系统通常由以下几个部分组成：

主机：系统的核心部分，负责声学波形处理、数据存储、图像输出等。

探头：负责发射高频声波并接收返回的回波信号。常见的探头类型包括线阵探头和凸面探头。

图像处理软件：对采集到的超声波数据进行处理、分析和再现。现代系统通常采用AI技术，提高诊断的准确性和效率。

显示器：用于显示采集到的超声图像和多普勒血流图像。

其他配件：如时间码发生器、彩色打印机等。

3. 使用方法

检查前准备：根据检查部位的不同，可能需要患者空腹、憋尿或进行其他准备。

涂抹凝胶：在待检查区域涂上一层透明的液体凝胶，以方便超声波的传导。

选择探头：根据需要选择不同的探头进行检查。

检查过程：医生会指导患者如何协同配合，如呼吸、改变体位等，以获得更加准确的检查结果。大部分检查时间在30-60分钟之间。

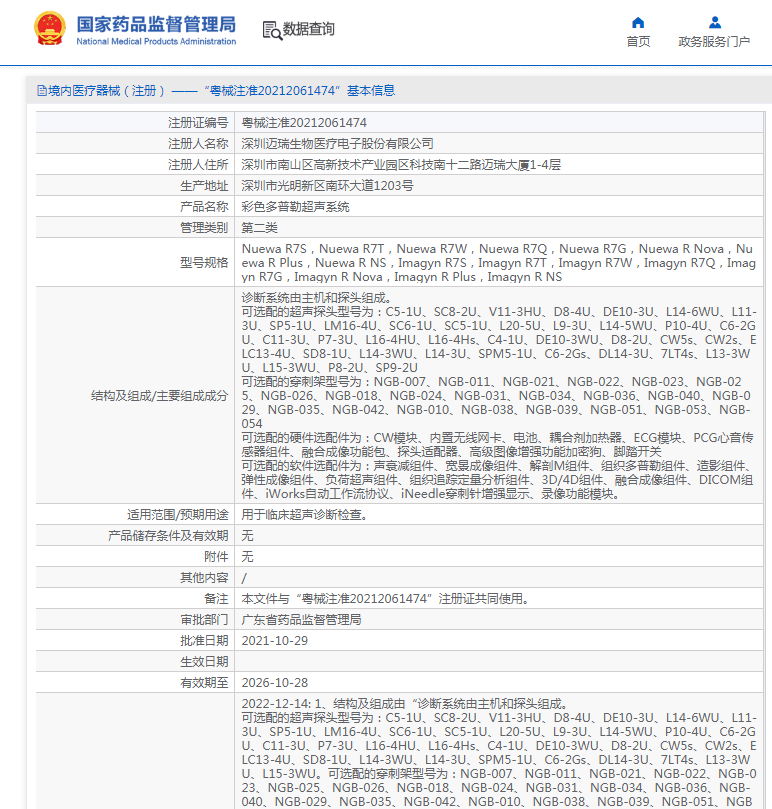

超声产品如下：

结构及组成/主要组成成分

诊断系统由主机和探头组成。

可选配的超声探头型号为：C5-1U、SC8-2U、V11-3HU、D8-4U、DE10-3U、L14-6WU、L11-3U、SP5-1U、LM16-4U、SC6-1U、SC5-1U、L20-5U、L9-3U、L14-5WU、P10-4U、C6-2GU、C11-3U、P7-3U、L16-4HU、L16-4Hs、C4-1U、DE10-3WU、D8-2U、CW5s、CW2s、ELC13-4U、SD8-1U、L14-3WU、L14-3U、SPM5-1U、C6-2Gs、DL14-3U、7LT4s、L13-3WU、L15-3WU、P8-2U、SP9-2U

可选配的穿刺架型号为：NGB-007、NGB-011、NGB-021、NGB-022、NGB-023、NGB-025、NGB-026、NGB-018、NGB-024、NGB-031、NGB-034、NGB-036、NGB-040、NGB-029、NGB-035、NGB-042、NGB-010、NGB-038、NGB-039、NGB-051、NGB-053、NGB-054

可选配的硬件选配件为：CW模块、内置无线网卡、电池、耦合剂加热器、ECG模块、PCG心音传感器组件、融合成像功能包、探头适配器、高级图像增强功能加密狗、脚踏开关

可选配的软件选配件为：声衰减组件、宽景成像组件、解剖M组件、组织多普勒组件、造影组件、弹性成像组件、负荷超声组件、组织追踪定量分析组件、3D/4D组件、融合成像组件、DICOM组件、iWorks自动工作流协议、iNeedle穿刺针增强显示、录像功能模块。

适用范围/预期用途

用于临床超声诊断检查。
