主要组成部分

发射装置：产生超声波。

接收装置：接收回波信号并将其转换为电信号。

处理单元：对电信号进行处理，生成图像。

显示器：显示生成的图像。

探头：最核心的部件，能够产生超声波并接收回波信号。

工作原理

声波发射：探头中的振荡脉冲发射装置利用石英晶体的压电效应将电能转化为机械能，产生高频声波。

声波传播：声波穿过人体组织时，会被组织的各种化学成分、密度、厚度和反射系数等影响，一部分被吸收，一部分被反射回来。

信号接收：返回的声波被探头中的探测接收装置收集。

信号处理：超声诊断系统根据反射信号的强度和时间计算声波往返的时间及反射声波的强度，将这些信息转化为数字信号，通过计算机进行信号处理、图像重建和显示。

使用方法

患者准备：让患者着装舒适，将被检查部位暴露出来，排空膀胱或肠道。

涂抹耦合剂：在被检查部位涂抹胶质液体（水性胶体），使超声探头能够更好地接触皮肤，避免空气隔离。

参数调整：调整超声机的参数，包括增益、深度、频率等，确保信号质量。

探头操作：医生将超声探头放在被检查部位上，调节位置和角度，开启超声设备，观察影像。

影像记录：通过调整超声信号参数和控制探头的方向和角度，捕捉和记录相关影像。

清理：完成后清洗患者的皮肤和清理超声仪器和探头。

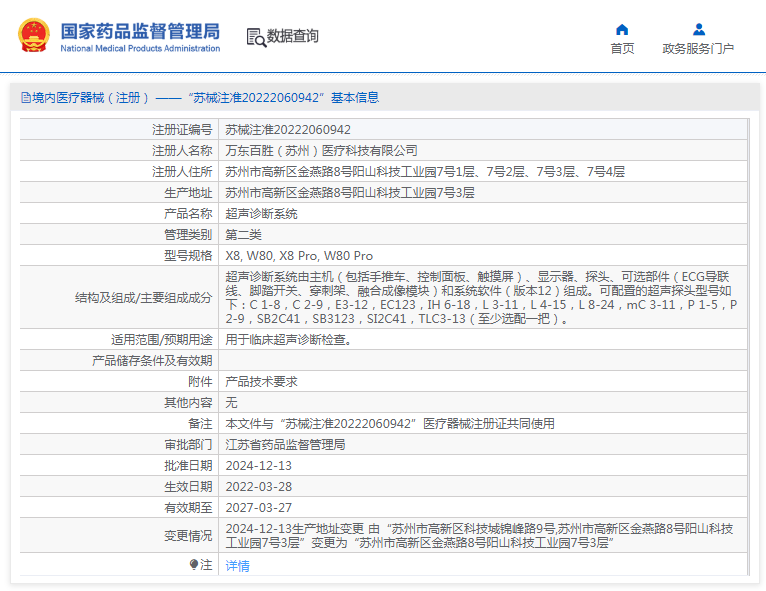

超声产品如下：

型号规格

X8, W80, X8 Pro, W80 Pro

结构及组成/主要组成成分

超声诊断系统由主机（包括手推车、控制面板、触摸屏）、显示器、探头、可选部件（ECG导联线、脚踏开关、穿刺架、融合成像模块）和系统软件（版本12）组成。可配置的超声探头型号如下：C 1-8，C 2-9，E3-12，EC123，IH 6-18，L 3-11，L 4-15，L 8-24，mC 3-11，P 1-5，P 2-9，SB2C41，SB3123，SI2C41，TLC3-13（至少选配一把）。

适用范围/预期用途

用于临床超声诊断检查。
