技术原理：多普勒效应与超声成像的融合

超声波发射与接收

设备通过探头向人体发射高频超声波（通常1-20MHz），当声波遇到不同密度的组织界面（如血管壁、血流）时发生反射。探头接收反射波后，通过压电晶体将机械能转化为电信号。

多普勒频移计算

根据多普勒效应，运动物体（如红细胞）反射的声波频率会发生变化：

朝向探头流动：频率增高（显示为红色）

背离探头流动：频率降低（显示为蓝色）

设备通过快速傅里叶变换（FFT）计算频移量（公式：Δf=2f₀vcosθ/c），其中f₀为发射频率，v为血流速度，θ为声束与血流夹角，c为声速。

超声产品如下：

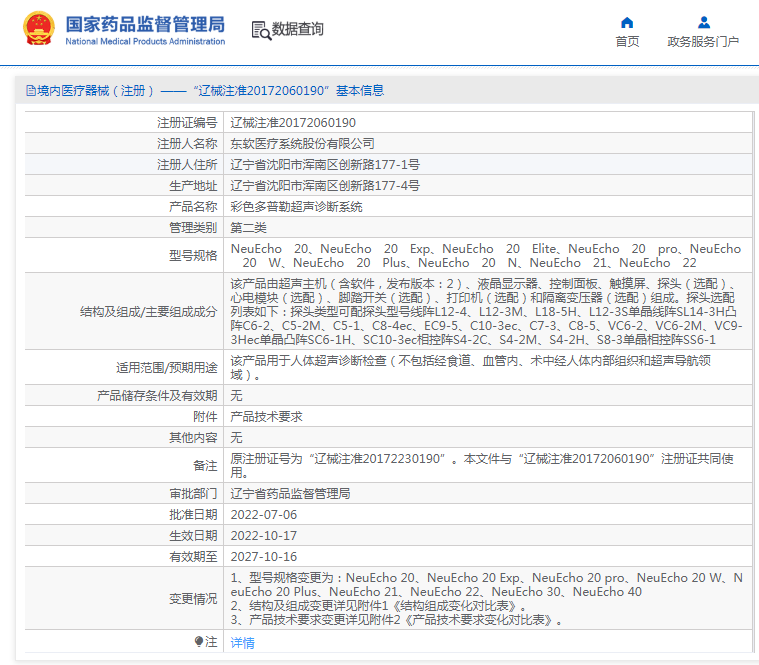

结构及组成/主要组成成分

该产品由超声主机（含软件，发布版本：2）、液晶显示器、控制面板、触摸屏、探头（选配）、心电模块（选配）、脚踏开关（选配）、打印机（选配）和隔离变压器（选配）组成。探头选配列表如下：探头类型可配探头型号线阵L12-4、L12-3M、L18-5H、L12-3S单晶线阵SL14-3H凸阵C6-2、C5-2M、C5-1、C8-4ec、EC9-5、C10-3ec、C7-3、C8-5、VC6-2、VC6-2M、VC9-3Hec单晶凸阵SC6-1H、SC10-3ec相控阵S4-2C、S4-2M、S4-2H、S8-3单晶相控阵SS6-1

适用范围/预期用途

该产品用于人体超声诊断检查（不包括经食道、血管内、术中经人体内部组织和超声导航领域）。
