超声波成像基础

系统通过探头向人体发射高频声波（频率通常为2-18MHz），声波在组织界面发生反射与散射，探头接收回波信号后，经主机处理生成二维灰阶图像，显示器官的形态结构（如肝脏、心脏的轮廓）。

多普勒效应的应用

当声波遇到流动的血液时，反射波频率会因血流速度与方向产生变化（朝向探头时频率增高，背离时降低）。系统通过计算频移量（公式：Δf=2f₀vcosθ/c，其中f₀为发射频率，v为血流速度，θ为声束与血流夹角），将血流速度信息转换为彩色编码，叠加于灰阶图像上：

红色：朝向探头的血流

蓝色：背离探头的血流

绿色/黄色：湍流或高速血流

这一技术被称为彩色血流成像（Color Flow Imaging, CFI），可直观显示血管走行、血流方向及异常区域（如动脉粥样硬化斑块后的湍流）。

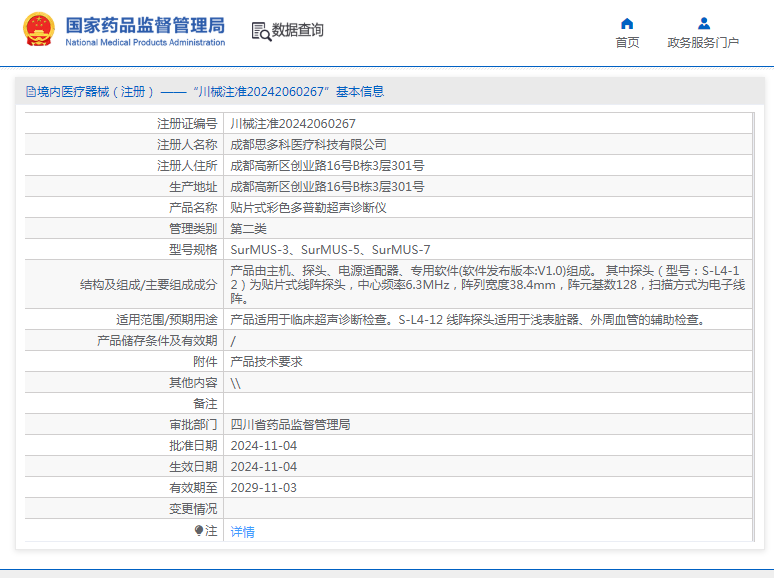

超声产品如下：

型号规格

SurMUS-3、SurMUS-5、SurMUS-7

结构及组成/主要组成成分

产品由主机、探头、电源适配器、专用软件(软件发布版本:V1.0)组成。 其中探头（型号：S-L4-12）为贴片式线阵探头，中心频率6.3MHz，阵列宽度38.4mm，阵元基数128，扫描方式为电子线阵。

适用范围/预期用途

产品适用于临床超声诊断检查。S-L4-12 线阵探头适用于浅表脏器、外周血管的辅助检查。
