工作原理与技术特点

超声波成像原理1.

超声诊断仪通过压电晶体探头发射高频声波（通常为2-18 MHz），声波穿透人体组织后，不同密度和弹性的组织会产生强弱不一的回声信号。探头接收这些信号后，设备通过计算机算法将其转化为灰阶或彩色图像，形成实时动态影像。

技术模式2.

B型超声（二维成像）：显示器官的切面结构，用于观察形态异常（如肿瘤、囊肿）。

多普勒超声：通过血流速度和方向的变化，评估心血管疾病（如动脉狭窄、瓣膜反流）。

三维/四维超声：通过多切面重建，提供立体动态图像，常用于产科胎儿检查。

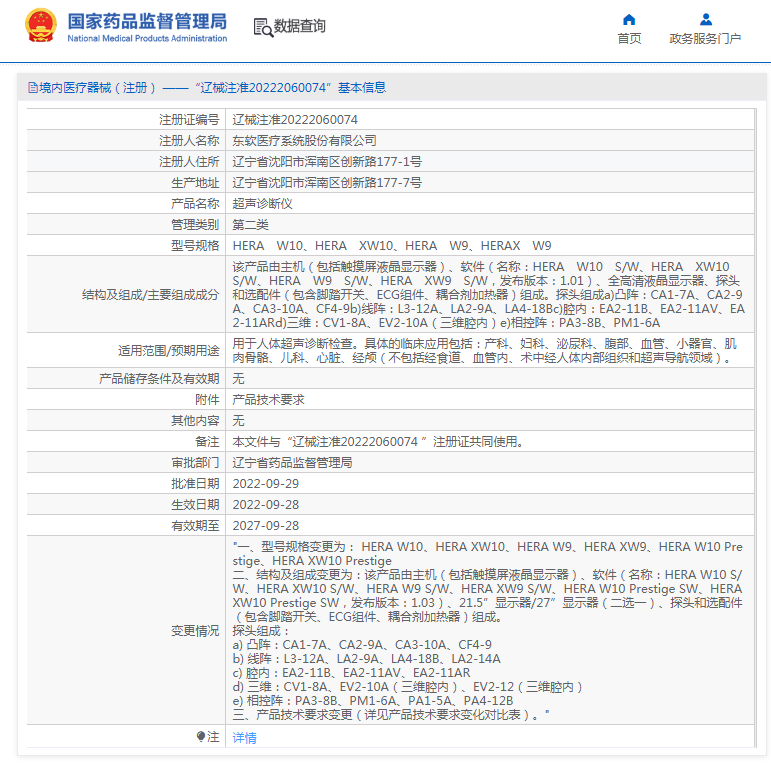

超声产品如下：

型号规格

HERA　W10、HERA　XW10、HERA　W9、HERAX　W9

结构及组成/主要组成成分

该产品由主机（包括触摸屏液晶显示器）、软件（名称：HERA　W10　S/W、HERA　XW10　S/W、HERA　W9　S/W、HERA　XW9　S/W，发布版本：1.01）、全高清液晶显示器、探头和选配件（包含脚踏开关、ECG组件、耦合剂加热器）组成。探头组成a)凸阵：CA1-7A、CA2-9A、CA3-10A、CF4-9b)线阵：L3-12A、LA2-9A、LA4-18Bc)腔内：EA2-11B、EA2-11AV、EA2-11ARd)三维：CV1-8A、EV2-10A（三维腔内）e)相控阵：PA3-8B、PM1-6A

适用范围/预期用途

用于人体超声诊断检查。具体的临床应用包括：产科、妇科、泌尿科、腹部、血管、小器官、肌肉骨骼、儿科、心脏、经颅（不包括经食道、血管内、术中经人体内部组织和超声导航领域）。
