超声引导系统的维修需结合其工作原理、常见故障现象及专业工具进行系统处理，以下为具体维修要点：

一、系统结构与原理

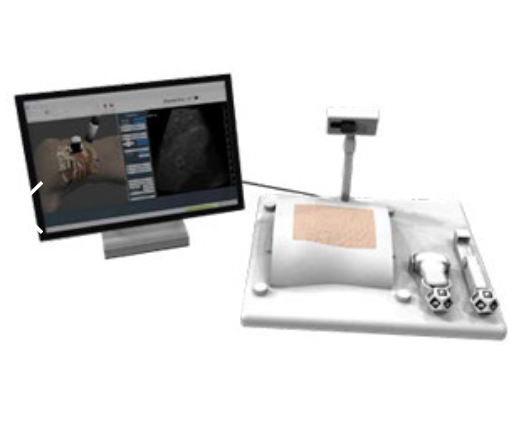

超声引导系统主要由超声主机、影像处理工作站、超声探头、手术器械以及相应的控制系统组成。其工作原理是利用超声探头采集病变部位的超声图像，通过影像处理工作站处理并生成实时图像，再通过控制系统将图像传输到手术台上的监视器中，供医生实时观察和操作。

二、常见故障与维修方法

无法开机

现象：机器无法上电，斜控面板上交流供电状态指示灯不亮，硬盘与待机状态指示灯不亮，IOBOX板上3.3V、5V、12V电源指示灯不亮。

维修方法：检查电源插头、空气开关，确认交流电正常后，判断为AC-DC电源模块故障，拆机更换AC-DC电源板。

图像出现暗道

现象：扇形图像显示区域出现竖条暗道。

维修方法：检查LGC设置，排除探头板故障后，怀疑发射板故障。拆机后将两块发射板位置互换，观察暗道位置是否变化，确认发射板故障后更换。

干扰问题

现象：图像中出现干扰信号。

维修方法：干扰来源可能包括外部环境（空间因素、线路因素）、探头故障（探头晶体损坏、探头线破损）、机器内部故障（信号处理板故障、发射接收板故障）以及参数设置不当。需逐一排查并处理，如切断外围设备后开机检测，更换继电器配件等。

控制面板故障

现象：轨迹球转动失灵、触摸屏操作失效等。

维修方法：对于轨迹球转动失灵，需清理光能传感器或更换摩擦感内海绵体；对于触摸屏操作失效，需导出错误日志，检查硬件连接，必要时更换触摸屏和轨迹球。

图像缺失或异常

现象：探头扫描图像发生异常，如图像缺失、变形等。

维修方法：检查探头阵元是否损坏，涂抹耦合剂后观察图像变化，判断故障位置在探头透镜还是换能器上。若为探头换能器损坏，需及时更换探头。

三、维修流程与注意事项

维修流程

观察记录：细致观察并记录所有异常现象。

由简入繁：先检查电源、连接线、探头等易损部件，再逐步深入到电路板、芯片等复杂区域。

专业工具：使用示波器、信号发生器、万用表等专业工具精确监测电路信号。

替换测试：采用同型号或功能相似的元件进行替换测试，验证故障位置。

注意事项

防静电措施：维修时必须严格执行防静电措施，如佩戴防静电手环、使用防静电工作台等。

操作谨慎：对于精密探头、电路板等关键部件的拆卸与安装，需格外小心，使用专用工具并遵循正确的操作步骤。

记录详细：每次维修结束后，及时、详细地记录故障现象、诊断过程、维修措施及所使用的备件信息。
