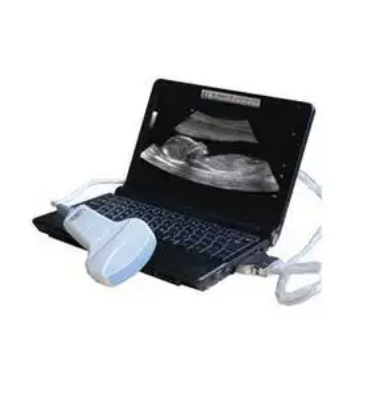

便携式B型超声诊断设备的维修需结合常见故障类型、维修流程及专业工具进行系统处理，以下为具体分析和操作指南：

一、常见故障类型及原因

电源故障

现象：开机无显示、指示灯闪烁但主机不工作、开机后自动关机等。

原因：电源保险丝熔断、变压器烧坏、整流桥短路、开关管击穿、蓄电池充电不足或损坏、充电电路异常等。

图像显示故障

现象：图像显示不全、图像质量下降等。

原因：电源直流负电压不正常（如三端稳压块损坏）、探头故障、显示监视系统故障等。

外设故障

现象：显示器无显示、轨迹球不灵敏、按键无反应等。

原因：显示器故障、轨迹球槽内灰尘过多或微型滚珠脱落、按键触点磨损严重、按键板电源电路故障等。

散热故障

现象：设备频繁死机、过热保护等。

原因：散热风扇堵塞、散热块与芯片接触不良、通风道积尘等。

二、维修流程与操作指南

故障现象确认

通过操作人员了解仪器故障出现前和出现故障时的现象，如显示是否正常、有无异常声音及异常气味等。

进行开机操作运行试验，观察故障形成过程及其表现。

初步检查

看：观察电路板有关元器件有无烧焦、变色、破裂、流液、虚焊、脱焊、短路、松脱等。

闻：打开机盖，通电前后是否闻到异常气味。

问：询问操作人员故障发生前后的情况，如电压是否波动太大、周围是否存在干扰等。

查：检查电源接插件是否完好，有无断线，保险丝是否熔断，开机后是否有指示，操作各调节旋钮或按键是否有反应等。

电源电路检查

测量电源各组输出电压是否正常。若电源电压不正常，需检查电源保险丝、变压器、整流桥、开关管等元件，必要时进行更换。

对于交、直流两用型设备，还需检查蓄电池充电电路是否正常，蓄电池是否损坏。

图像显示电路检查

若图像显示不全，需检查电源直流负电压是否正常，如三端稳压块是否损坏。

若图像质量下降，需检查探头是否完好，与主机连接是否牢固，必要时更换探头或进行探头校准。

外设检查

对于显示器无显示的问题，需检查显示器电源及信号线连接是否正常，必要时更换显示器。

对于轨迹球不灵敏的问题，需清理轨迹球槽内灰尘，检查微型滚珠是否脱落，必要时进行更换。

对于按键无反应的问题，需检查按键触点是否磨损严重，按键板电源电路是否正常，必要时进行清洗或更换。

散热系统检查

清理散热风扇及通风道灰尘，确保通风散热良好。

检查散热块与芯片接触是否良好，必要时重新涂抹导热硅胶并固定散热块。

三、维修建议与注意事项

专业维修

对于复杂故障，建议联系专业维修人员或厂家售后进行维修，避免自行拆解导致进一步损坏。

备件准备

准备常用备件，如电源保险丝、变压器、整流桥、开关管、三端稳压块、探头、显示器、轨迹球、按键板等，以便快速更换。

定期维护

定期对设备进行清洁保养，检查风扇、空气过滤棉等部件的工作状态。

定期检查键盘按键、轨迹球、调节旋钮等功能是否正常，如有灵敏度下降、功能异常等情况应及时处理。

使用规范

确保设备工作环境温湿度适宜，避免设备过热或受潮。

避免设备受到强烈振动或冲击，以免损坏内部元件。

使用符合规格的电源插座和稳压器，确保电源电压稳定。
