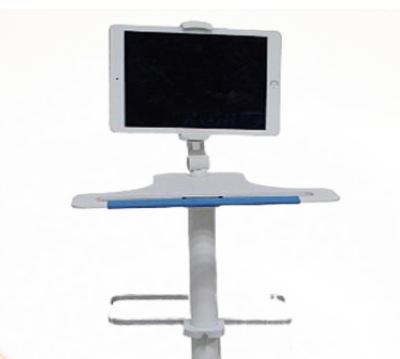

掌上彩色多普勒超声显像仪是一种便携式的医疗设备，用于人体临床超声检查。由于其高精度和复杂性，在使用过程中可能会出现各种故障。以下是一些常见的故障及其维修方法：

1. 图像缺失或不完整

故障现象： 检查时，彩超探头的图像采集存在图像缺失的情况。

故障原因：

接口板故障

发射板故障

电源板故障

多普勒板或血流板故障

维修方法：

检查接口能否识别探头、有无图像均匀缺失的情况，排除接口板故障。

检查仪器前后端各板块供电是否正常，排除电源板障碍。

检查多普勒板和血流板，排除其故障。

最后，拆机检查发射板是否存在碳化现象，如有，更换同型号发射板。

2. 开机后屏幕报错

故障现象： 开机后屏幕报错，显示“Error in execution due to: Disk or network error”，即磁盘或网络错误引发错误，导致无法顺利进入工作界面。

故障原因：

硬盘坏道

操作系统崩溃

维修方法：

更换硬盘，如果故障仍存在，排除硬盘坏道所致故障。

设置光驱启动，将安装光盘放入光驱中，启动硬盘并在保存后退出，重新启动计算机，初始化后再实施数据复制和硬盘初始化处理。

检查PC机组件，排除其自身故障。

3. 无信号输入

故障现象： 主机正常运行无异音，操作面板灯亮，但工作站和显示器均提示无信号输入。

故障原因：

后端计算机组件故障

维修方法：

检查显卡、硬盘及内部接线等，确认无异常。

清理机内灰尘，拆机前在图纸上仔细标注主机后端各接线，拍照后拆除内存、显卡等，清除插槽灰尘。

检查CPY板发出的关机信号，如果在任何状态下均输出高电平（5V），则更换CPY板。

4. 自动关机

故障现象： 开机操作后，主机正常运行无异音，但会发出嘀的声音，并开始关机。

故障原因：

CRS板故障

维修方法：

拔掉前端各板卡，以最小系统方式启动PC机，排除PC机组件自身的故障。

回插前端各板卡，发现插上CRS板后会出现自动关机的现象，更换CRS板。

5. 无法进入工作界面

故障现象： 开机后无法进入工作界面，提示磁盘或网络错误。

故障原因：

硬盘故障

操作系统故障

维修方法：

更换硬盘，检查是否为硬盘坏道所致故障。

使用光驱启动，重新安装操作系统，初始化硬盘。

总结

掌上彩色多普勒超声显像仪的维修需要专业的知识和技能。在进行维修时，应首先检查最常见和最容易排除的故障点，然后逐步深入检查其他可能的故障点。如果遇到无法解决的问题，建议联系设备制造商或专业维修服务提供商进行维修。
