技术原理

彩色多普勒超声诊断仪基于超声波的反射特性与多普勒效应，通过以下核心环节实现成像：

超声波发射与接收：探头向体内发射高频超声波，遇到流动的红细胞时发生散射，探头接收反射回的超声波信号。

多普勒频移计算：根据多普勒效应，运动红细胞反射的超声波频率会发生变化（朝向探头时频率增高，背离探头时频率降低）。仪器通过快速傅里叶变换计算频移量，公式为：

Δf = 2f₀vcosθ/c

（其中f₀为发射频率，v为血流速度，θ为声束与血流夹角，c为声速）。

血流速度分析：系统将频移值转换为血流速度，并自动校正声束角度影响，通过持续采样获得收缩期峰值流速、舒张末期流速等参数。

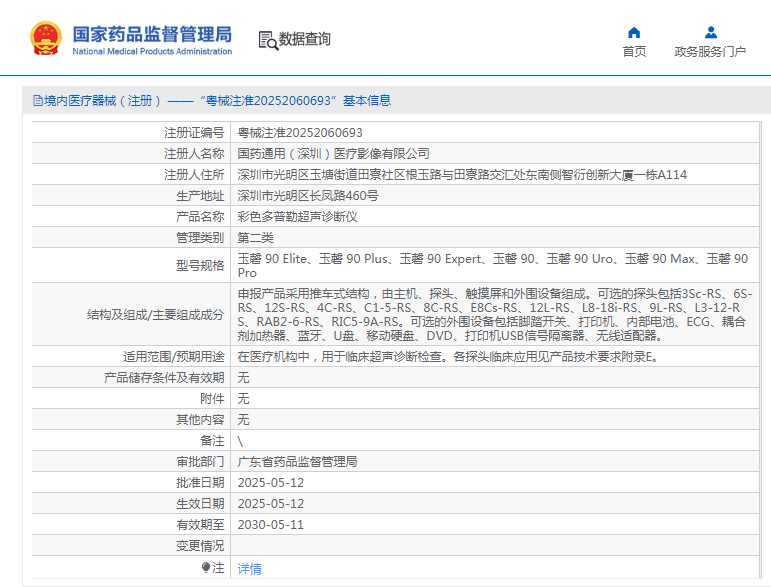

超声产品如下：

型号规格

玉磬 90 Elite、玉磬 90 Plus、玉磬 90 Expert、玉磬 90、玉磬 90 Uro、玉磬 90 Max、玉磬 90 Pro

结构及组成/主要组成成分

申报产品采用推车式结构，由主机、探头、触摸屏和外围设备组成。可选的探头包括3Sc-RS、6S-RS、12S-RS、4C-RS、C1-5-RS、8C-RS、E8Cs-RS、12L-RS、L8-18i-RS、9L-RS、L3-12-RS、RAB2-6-RS、RIC5-9A-RS。可选的外围设备包括脚踏开关、打印机、内部电池、ECG、耦合剂加热器、蓝牙、U盘、移动硬盘、DVD、打印机USB信号隔离器、无线适配器。

适用范围/预期用途

在医疗机构中，用于临床超声诊断检查。
